- Nuevo

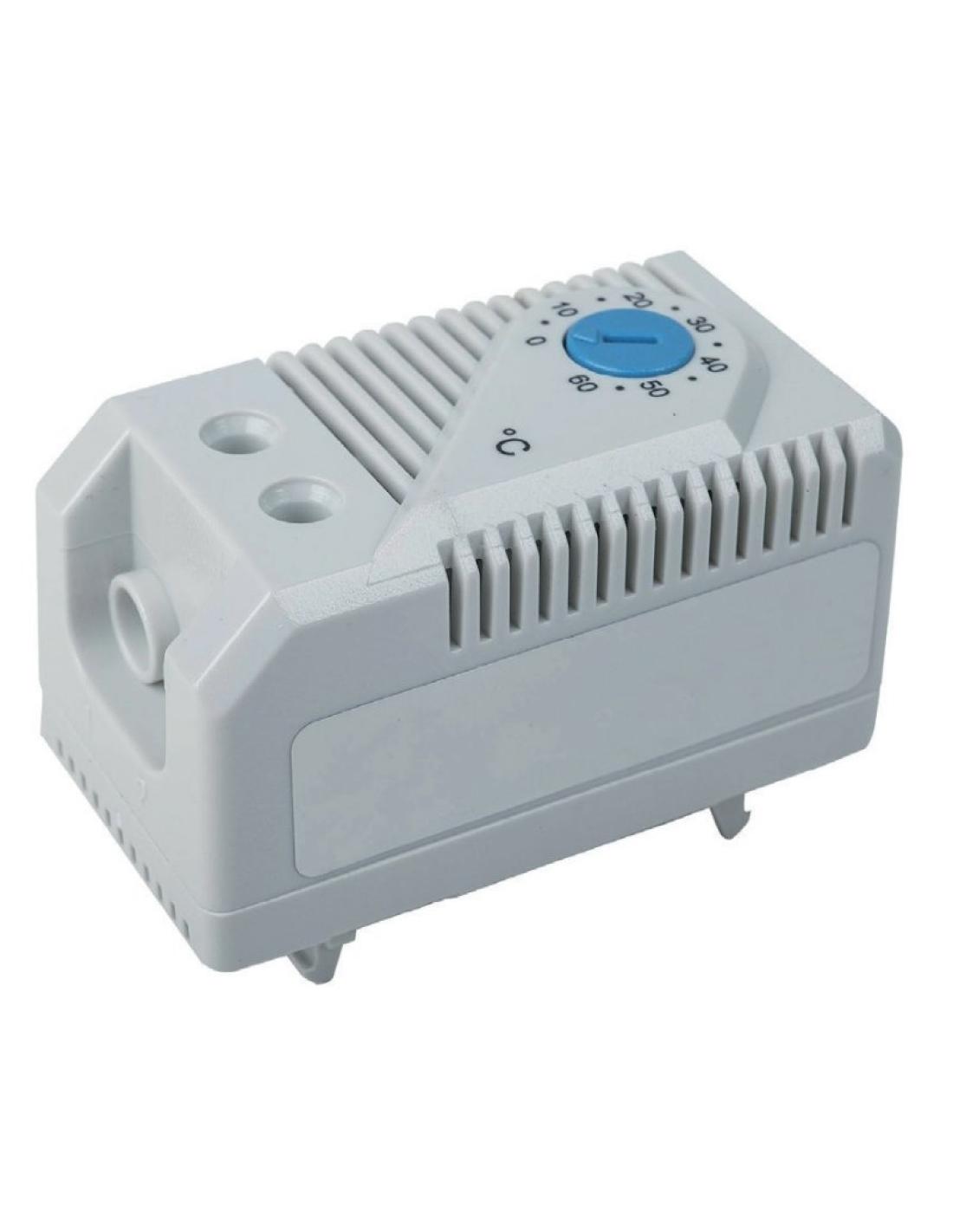

Monolyth sistema termostato analógico kts 0+60º
Accesorios Redes - Armarios Rack y Accesorios - Monolyth - Monolyth sistema termostato analógico kts 0+60º
Ver descripción completa
¿Tienes dudas sobre este producto?
Pregúntale a nuestro asistente IA y te ayudamos al instante.
Próximamente
| Marca | Monolyth |
| Modelo | 3040004 |
| Características | - Diferencia temperatura de conexión: 7 K (±4 K tolerancia) - Sonda: bimetal termostático - Clase de contacto: contacto de escape - Duración de vida > 100.000 ciclos - Potencia de conexión máx AC 250 V, 10 (2) A / AC 120 V, 1 5 (2) A DC 30 W (DC 24 V a DC 72 V) - Corriente de conexión máx.: AC 16 A para 10 segundos - Conexión borne de 2 polos, par de apriete 0,5 Nm máx.: cable rígido 2,5 mm (AW G 14) cable trenzado 1,5 mm (AWG 16) - Fijación: clip para carril de 35 mm DIN, EN 60715 - Carcasa: plástico según UL94 V-0 - Dimensiones: 60 x 33 x 43 mm - Peso aprox.: 40 g - Posición de montaje: variable - Temperatura servicio/almacenamiento: -45 a +80 °C - Humedad de servicio/almacenamiento máx.: 90 % RH (sin condensación) - Grado de protección: IP20 |
| Fecha de revisión | 05-11-2020 por MPM |
